Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — FCC 2025
Engenharia ElétricaÁlgebra Booleana e Circuitos Lógicos
- Código
- fc149115
- Banca
- FCC
- Órgão
- TRF 4
- Ano
- 2025
- Cargo
- AJ TRF4

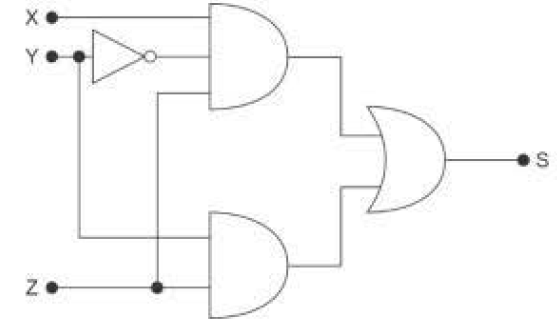

Analise o circuito lógico seguinte.
A expressão lógica equivalente na saída S é:
- AX • Z + Y
- B(X + Z) • Y
- CX + Y
- D(X + Y) • Z
- EX + Y • Z
