Questão de Engenharia Mecânica — Resistência dos Materiais — FCC 2025

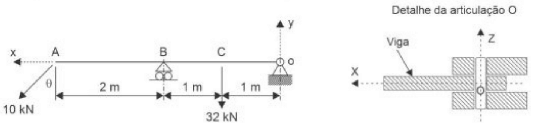

A figura mostra a viga OA sustentada pela articulação O e pelo apoio móvel B. O ponto C sustenta um peso de 32 kN e no ponto A é aplicada uma força de 10 kN, inclinada de um ângulo θ em relação à vertical. O raio do pino da articulação O é 10 mm. A tensão de cisalhamento no pino, em MPa, é, aproximadamente,   Dados: senθ = 0,6 cosθ = 0,8.$\pi=3$

1. A16,7.
2. B10,0.
3. C20,0.
4. D66,6.
5. E33,3.
