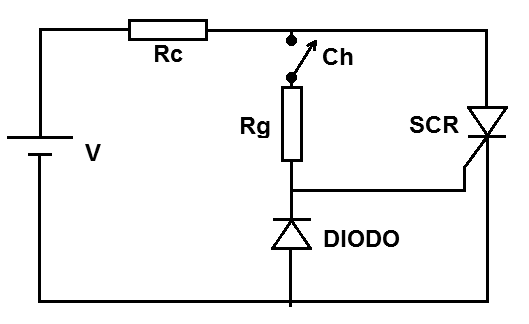

A figura a seguir apresenta um circuito composto de uma fonte V, dois resistores, um SCR, um diodo e uma chave.
A respeito desse circuito, analise as afirmativas a seguir.I. Ao fechar a chave Ch, o SCR entra em condução, porque o gatilho fica polarizado diretamente.II. Após iniciar a condução, a chave CH deve permanecer fechada para manter a condução do SCR.III. O diodo limita a polarização negativa no gatilho, caso a fonte tenha sua polaridade invertida.Assinale:
A respeito desse circuito, analise as afirmativas a seguir.I. Ao fechar a chave Ch, o SCR entra em condução, porque o gatilho fica polarizado diretamente.II. Após iniciar a condução, a chave CH deve permanecer fechada para manter a condução do SCR.III. O diodo limita a polarização negativa no gatilho, caso a fonte tenha sua polaridade invertida.Assinale:- Ase somente a afirmativa I estiver correta.
- Bse somente a afirmativa II estiver correta.
- Cse somente a afirmativa III estiver correta.
- Dse somente as afirmativas I e II estiverem corretas.
- Ese somente as afirmativas I e III estiverem corretas.
