Questão de Física — Eletricidade — FGV 2013

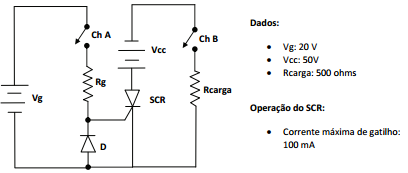

O circuito elétrico acima alimenta uma resistência de carga (Rcarga). Este circuito é dotado de dispositivo de chaveamento por meio de um SCR. As chaves Ch A e Ch B, no circuito, encontram-se abertas.A resistência de Rg para permitir o disparo do SCR com a máxima corrente de gatilho, após o fechamento de Ch A e Ch B e a potência solicitada pela resistência de carga são, em Ohms e Watts, respectivamente, iguais a

1. A180 e 4,6
2. B180 e 5,0
3. C200 e 4,6
4. D200 e 5,0
5. E210 e 4,6
