Questão de Física — Eletricidade — FGV 2013
FísicaEletricidade
- Código
- fg005001
- Banca
- FGV
- Órgão
- TJ-AM
- Ano
- 2013
- Nível
- Médio
- Cargo
- Assistente Judiciário-Técnico em Telecomunicações

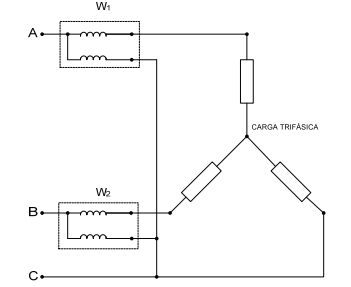

Analise a afigura a seguir.
A figura acima apresenta um esquema para medição de potência trifásica de uma carga trifásica equilibrada. Esse esquema é composto de dois wattímetros ligados conforme a figura, cujas leituras são W1 e W2.As potências trifásicas ativa e reativa são respectivamente iguais a
A figura acima apresenta um esquema para medição de potência trifásica de uma carga trifásica equilibrada. Esse esquema é composto de dois wattímetros ligados conforme a figura, cujas leituras são W1 e W2.As potências trifásicas ativa e reativa são respectivamente iguais a- AW1 + W2 e|W1 - W2|/√3
- BW1 + W2 e (W1 + W2) /√3
- C(W1 + W2) x√3 e|W1 - W2|
- DW1 + W2 e|W1 - W2|
- EW1 + W2 e|W1 - W2|x√3
