Questão de Engenharia Elétrica — Máquinas Elétricas — FGV 2014
Engenharia ElétricaMáquinas Elétricas
- Código
- fg006204
- Banca
- FGV
- Órgão
- AL-BA
- Ano
- 2014
- Nível
- Superior
- Cargo
- Técnico de Nível Superior - Engenharia Elétrica

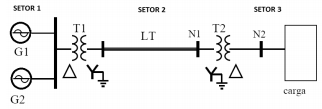

A figura a seguir apresenta um sistema elétrico composto por dois geradores G₁ e G₂, dois transformadores T₁ e T₂, uma linha de transmissão LT e uma carga. A linha de transmissão possui uma reatância de 200Ω e a tensão e potência de bases no setor 1 são 10 kV 1.000 kVA.Sabendo-se que o transformador T₁ tem como tensões do lado do setor 1 e setor 2, respectivamente, 10 kV e 100 kV, a impedância da linha de transmissão em p.u. é
- A0,02.
- B0,04.
- C0,06.
- D0,08.
- E1,00.
