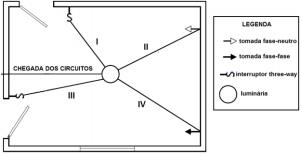

A figura abaixo apresenta um cômodo de uma residência com as linhas elétricas, interruptores, luminárias e tomadas traçados de acordo com a legenda. Assinale a alternativa que apresenta nas linhas I, II, III e IV os fios corretamente ligados.
- AI-fase, retorno e retorno; II-fase, neutro e terra; III-retorno, retorno e retorno; IV-fase, fase e terra.
- BI-fase e retorno; II-fase, neutro e terra; III-retorno e retorno; IV-fase, fase e terra.
- CI-fase, neutro e retorno; II-fase e neutro; III-retorno, retorno e retorno; IV-fase e fase.
- DI-retorno, retorno e retorno; II-fase, neutro e terra; III-fase, neutro e retorno; IV-fase e fase.
- EI-fase, retorno e terra; II-fase, neutro e terra; III-retorno, retorno e terra; IV-fase, fase e terra.
