Questão de Engenharia Elétrica — Circuitos CC — FGV 2014
Engenharia ElétricaCircuitos CC
- Código
- fg007982
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2014
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Elétrica

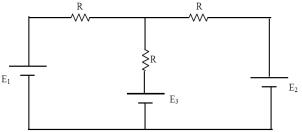

A figura abaixo apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E₁, E₂, e E₃. Os valores de E₁ e E₂ são iguais a E.
Para que a corrente elétrica no ramo central do circuito seja igual a zero, A fonte E₃ deve ser igual a
Para que a corrente elétrica no ramo central do circuito seja igual a zero, A fonte E₃ deve ser igual a- AE/4.
- BE/2.
- CE.
- D2E.
- E4E.
