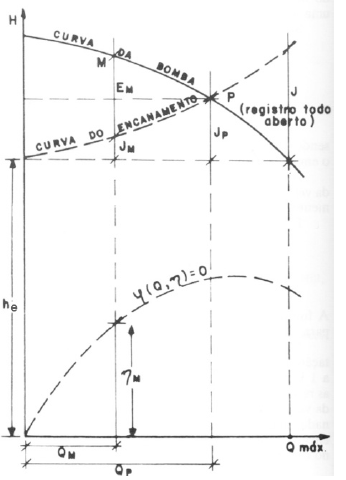

Observe as curvas características da bomba e do encanamento (sistema), bem como a curva de eficiência, que mostram o ponto ótimo de operação P dessa bomba ligada ao encanamento, considerando o registro todo aberto no ponto P.
Sabendo que he é a altura estática de desnível e que para um ponto i genérico: Ji é a perda de carga,
i é o rendimento e Qi é a vazão, analise as afirmativas a seguir. I. Para uma vazão Q maior que Qp a energia fornecida pela bomba é insuficiente para vencer o desnível (he) e a resistência da tubulação (J). II. Se o registro for fechado baixando a vazão para QM a energia fornecida pela bomba será superior à resistência do encanamento (JM). III. Se o registro for fechado baixando a vazão para QM haverá uma sobra de energia que dará um rendimento acima do ótimo. Assinale:
Sabendo que he é a altura estática de desnível e que para um ponto i genérico: Ji é a perda de carga, i é o rendimento e Qi é a vazão, analise as afirmativas a seguir. I. Para uma vazão Q maior que Qp a energia fornecida pela bomba é insuficiente para vencer o desnível (he) e a resistência da tubulação (J). II. Se o registro for fechado baixando a vazão para QM a energia fornecida pela bomba será superior à resistência do encanamento (JM). III. Se o registro for fechado baixando a vazão para QM haverá uma sobra de energia que dará um rendimento acima do ótimo. Assinale:- Ase somente a afirmativa I estiver correta.
- Bse somente a afirmativa II estiver correta.
- Cse somente a afirmativa III estiver correta.
- Dse somente as afirmativas I e II estiverem corretas.
- Ese todas as afirmativas estiverem corretas.
