Questão de Engenharia Civil — Planejamento e Controle de Obras — FGV 2015
Engenharia CivilPlanejamento e Controle de Obras
- Código
- fg016120
- Banca
- FGV
- Órgão
- DPE-RO
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista da Defensoria Pública - Analista em Engenharia Civil

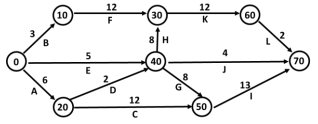

A figura abaixo mostra uma rede PERT-COM:
As atividades, nomeadas pelas letras, estão representadas por setas. Cada atividade possui duração em dias corridos expressa pelo número acima da seta. Os círculos mostram as incidências de início e término das atividades e o projeto se inicia em 0 e termina em 70. O caminho crítico da rede é:
As atividades, nomeadas pelas letras, estão representadas por setas. Cada atividade possui duração em dias corridos expressa pelo número acima da seta. Os círculos mostram as incidências de início e término das atividades e o projeto se inicia em 0 e termina em 70. O caminho crítico da rede é:- A0 - 10 - 30 - 60 – 70;
- B0 - 40 - 30 - 60 – 70;
- C0 - 40 – 70;
- D0 - 40 - 50 – 70;
- E0 - 20 - 50 – 70.
