Questão de Engenharia Mecânica — Ventilização, Climatização e Ar Condicionado — FGV 2015
Engenharia MecânicaVentilização, Climatização e Ar Condicionado
- Código
- fg019217
- Banca
- FGV
- Órgão
- TJ-BA
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Área de apoio - Engenharia Mecânica

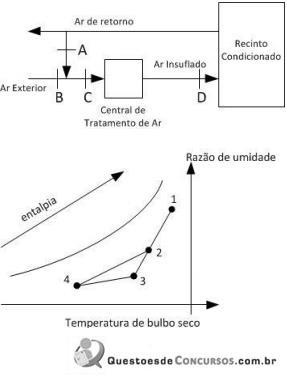

O croqui abaixo ilustra o circuito do ar numa instalação de condicionamento do ar de um recinto, numa condição de verão. A central de tratamento de ar realiza resfriamento e desumidificação do ar para gerar no recinto condições psicrométricas de conforto. As estações A, B, C e D têm seus estados psicrométricos representados numa carta psicrométrica também esboçada abaixo.
Considerando desprezíveis a perda de carga e a troca de calor nos dutos, a correspondência entre os estados dos pontos A, B, C e D e os pontos assinalados na carta psicrométrica, 1, 2 , 3 e 4, é:
Considerando desprezíveis a perda de carga e a troca de calor nos dutos, a correspondência entre os estados dos pontos A, B, C e D e os pontos assinalados na carta psicrométrica, 1, 2 , 3 e 4, é:- AB – 3, C – 2, D – 4 e A – 1;
- BB – 1, C – 4, D – 2 e A – 3;
- CB – 1, C – 2, D – 4 e A – 3;
- DB – 4, C – 2, D – 1 e A – 3;
- EB – 1, C – 3, D – 4 e A – 2.
