Questão de Engenharia Mecânica — Sistemas Mecânicos — FGV 2015
Engenharia MecânicaSistemas Mecânicos
- Código
- fg019228
- Banca
- FGV
- Órgão
- TJ-BA
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Área de apoio - Engenharia Mecânica

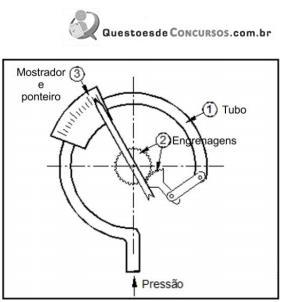

Observe as afirmativas sobre o sistema de medição mostrado na figura abaixo.
(I) - A figura mostra o esquema de um medidor de pressão relativa denominado "tubo de Bourdon".(II) - A figura mostra um elemento sensor para a medição mecânica de vazão, através da diferença de pressão.(III) - A presença do elemento ➀ altera a precisão de medida do instrumento.(IV) - Os números ➀ , ➁ e ➂ indicam, respectivamente: o transdutor, o tratamento do sinal e o indicador.É verdadeiro somente o que se afirma em:
(I) - A figura mostra o esquema de um medidor de pressão relativa denominado "tubo de Bourdon".(II) - A figura mostra um elemento sensor para a medição mecânica de vazão, através da diferença de pressão.(III) - A presença do elemento ➀ altera a precisão de medida do instrumento.(IV) - Os números ➀ , ➁ e ➂ indicam, respectivamente: o transdutor, o tratamento do sinal e o indicador.É verdadeiro somente o que se afirma em:- AI e II;
- BI e III;
- CI e IV;
- DII e III;
- EIII e IV.
