Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — FGV 2015
Engenharia MecânicaSistemas Fluidomecânicos
- Código
- fg019232
- Banca
- FGV
- Órgão
- TJ-BA
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Área de apoio - Engenharia Mecânica

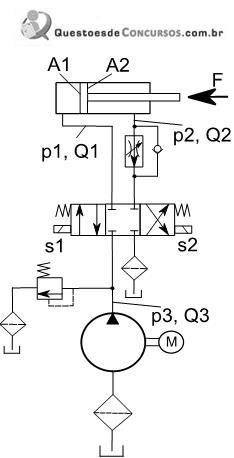

A figura mostra um circuito hidráulico empregado para movimentar um cilindro hidráulico que deve realizar uma força F, enquanto a haste está sendo distendida.
Sobre o funcionamento desse circuito, considere as afirmativas a seguir:I - A velocidade da haste do cilindro pode ser controlada, apesar de a bomba fornecer uma vazão Q3 constante, pois a válvula reguladora de vazão ajustável regula a vazão induzida Q2 da saída do fluido da câmara do lado da haste do cilindro.II - A força máxima que o cilindro pode realizar é limitada, pois quando a pressão p3 atinge o valor regulado na válvula limitadora de pressão, parte do fluido é levado ao tanque, impedindo o aumento da força.III - Quando os solenoides s1 e s2 não estão acionados, o êmbolo da válvula direcional se posiciona na posição central. Já que na construção indicada na figura o êmbolo fecha as vias da válvula, o fluido da bomba é direcionado ao tanque através da válvula limitadora de pressão, pois como o fluido que sai da bomba é obstruído na válvula direcional, a pressão p3 atinge o valor que abre a válvula limitadora.Está correto o que se afirma em:
Sobre o funcionamento desse circuito, considere as afirmativas a seguir:I - A velocidade da haste do cilindro pode ser controlada, apesar de a bomba fornecer uma vazão Q3 constante, pois a válvula reguladora de vazão ajustável regula a vazão induzida Q2 da saída do fluido da câmara do lado da haste do cilindro.II - A força máxima que o cilindro pode realizar é limitada, pois quando a pressão p3 atinge o valor regulado na válvula limitadora de pressão, parte do fluido é levado ao tanque, impedindo o aumento da força.III - Quando os solenoides s1 e s2 não estão acionados, o êmbolo da válvula direcional se posiciona na posição central. Já que na construção indicada na figura o êmbolo fecha as vias da válvula, o fluido da bomba é direcionado ao tanque através da válvula limitadora de pressão, pois como o fluido que sai da bomba é obstruído na válvula direcional, a pressão p3 atinge o valor que abre a válvula limitadora.Está correto o que se afirma em:- Asomente I;
- Bsomente II;
- Csomente I e III;
- Dsomente II e III;
- EI, II e III.
