Questão de Engenharia Mecânica — Modelagem Estática e Dinâmica — FGV 2015
Engenharia MecânicaModelagem Estática e Dinâmica
- Código
- fg019234
- Banca
- FGV
- Órgão
- TJ-BA
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Área de apoio - Engenharia Mecânica

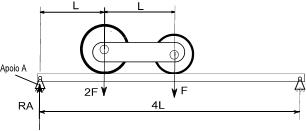

Uma viga bi-apoiada de comprimento 4L suporta duas rodas interligadas com distância entre centros L. A roda mais pesada tem peso 2F e tem seu centro situado a uma distância L do apoio A. A roda mais leve tem peso F e tem seu centro situado a uma distância 2L do apoio A.
A Reação RA vertical que o apoio A exerce na viga nesse instante é:
A Reação RA vertical que o apoio A exerce na viga nesse instante é:- AF/2;
- BF;
- C3F/2;
- D2F;
- E5F/2.
