Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — FGV 2015

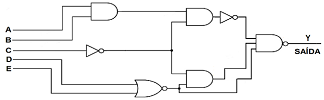

Analise as afirmativas referentes ao circuito digital apresentado abaixo, considerando respectivamente as entradas A, B, C, D e E e a saída Y:( ) Para as entradas 0, 0, 0, 0 e 0, a saída é um.( ) Para as entradas 1, 1, 0, 0 e 0, a saída é um.( ) Para as entradas 1, 1, 1, 0 e 0, a saída é zero.Sendo V para a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s), a sequência correta é:

1. AV – V – V;
2. BV – V – F;
3. CV – F – V;
4. DF – V – F;
5. EF – F – F.
