Questão de Engenharia Elétrica — NBR 5410 — FGV 2015
Engenharia ElétricaNBR 5410
- Código
- fg019661
- Banca
- FGV
- Órgão
- TJ-PI
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenheiro Eletricista

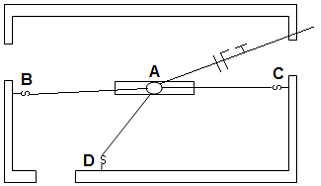

A figura abaixo apresenta uma planta elétrica com uma luminária no ponto A, interruptores paralelos nos pontos B e C e um interruptor intermediário no ponto D. No ponto A chega um circuito composto de fase, neutro e terra.
Para se comandar a luminária por meio desses interruptores, é necessário que entre os pontos A e B, A e C e A e D passem, respectivamente:
Para se comandar a luminária por meio desses interruptores, é necessário que entre os pontos A e B, A e C e A e D passem, respectivamente:- A(fase-retorno-retorno), (retorno-retorno-retorno) e (retorno-retorno-retorno-retorno);
- B(fase-neutro-retorno), (retorno-retorno-retorno-retorno) e (retorno-retorno-retorno);
- C(fase-retorno-retorno), (retorno-retorno-retorno-retorno) e (retorno-retorno-retorno);
- D(fase-retorno-retorno), (retorno-retorno-retorno-retorno) e (retorno-retorno-neutro);
- E(fase-retorno-retorno), (fase-retorno-retorno-retorno) e (retorno-retorno-neutro).
