Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FGV 2015

FísicaCircuitos Elétricos e Leis de Kirchhoff
Código
fg019664
Banca
FGV
Órgão
TJ-PI
Ano
2015
Nível
Superior
Cargo
Analista Judiciário - Engenheiro Eletricista

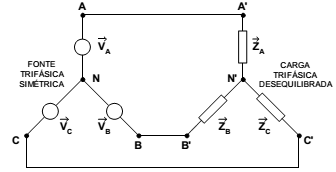

A figura abaixo apresenta um sistema trifásico desequilibrado. As impedâncias monofásicas que compõem a carga trifásica possuem o mesmo módulo, porém com ângulos diferentes.Imagem associada para resolução da questãoA respeito desse sistema, é correto afirmar que:
  1. Aentre os neutros da fonte e da carga, a diferença de potencial é zero;
  2. Bo somatório das “correntes de linha” na carga é diferente de zero;
  3. Cas potências complexas em cada uma das impedâncias possuem o mesmo ângulo;
  4. Das tensões de fase da carga são iguais às tensões de fase da fonte;
  5. Eas correntes em cada impedância possuem módulos e ângulos diferentes.
Revelar gabarito e comentário

GabaritoE — as correntes em cada impedância possuem módulos e ângulos diferentes.
