Questão de Engenharia Mecânica — Ventilização, Climatização e Ar Condicionado — FGV 2015

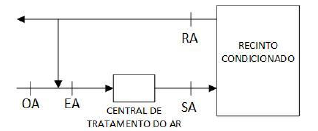

Uma instalação de condicionamento de ar com renovação do ar interno usando o ar exterior pode ser representada pelo seguinte croqui.O escoamento do ar é considerado sem perdas de carga e sem ganhos de calor ao longo dos dutos representados acima. A instalação funciona no verão, resfriando e desumidificando, e a representação dos processos sofridos pelo ar na carta psicrométrica é o esboçado no diagrama:

1. A
2. B
3. C
4. D
5. E
