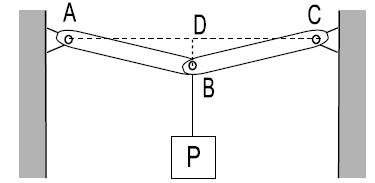

Observe a figura a seguir, na qual um peso P pende do ponto B, no centro das barras sem peso AB e BC de mesmo comprimento.
Essas barras são rotuladas no ponto B e têm as outras extremidades presas às rótulas A e C, ambas localizadas na mesma linha horizontal AC. A linha vertical BD é 20 vezes menor que os comprimentos AB e BC (BD=AB/20, AB=BC). As tensões (forças de tração) nas barras AB e BC para que o peso P seja suportado são expressas por:
Essas barras são rotuladas no ponto B e têm as outras extremidades presas às rótulas A e C, ambas localizadas na mesma linha horizontal AC. A linha vertical BD é 20 vezes menor que os comprimentos AB e BC (BD=AB/20, AB=BC). As tensões (forças de tração) nas barras AB e BC para que o peso P seja suportado são expressas por:- A0,05P;
- B0,1P;
- CP;
- D10P;
- E20P.
