Questão de Engenharia Mecânica — Mecânica dos Sólidos — FGV 2016
Engenharia MecânicaMecânica dos Sólidos
- Código
- fg022780
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Mecânico

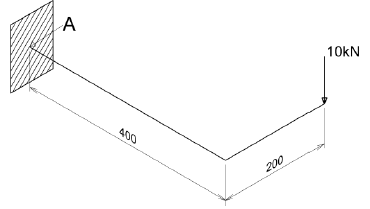

A figura a seguir apresenta uma barra de aço carbono engastada em uma extremidade e livre na outra. Essa barra possui seção circular com diâmetro de 100 mm.
Dimensões em mmA tensão cisalhante máxima no ponto A (no ponto de engaste) dessa barra vale:
Dimensões em mmA tensão cisalhante máxima no ponto A (no ponto de engaste) dessa barra vale:- A32 √5 /π MPa
- B64 √5 /π MPa
- C32 √2 /π MPa
- D64 √2 /π MPa
- E64 √10 /π MPa
