Questão de Engenharia Mecânica — Sistemas Mecânicos — FGV 2016
Engenharia MecânicaSistemas Mecânicos
- Código
- fg022783
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Mecânico

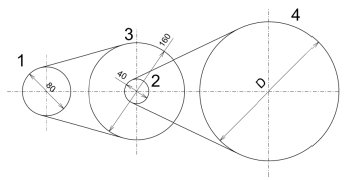

A figura a seguir ilustra, esquematicamente, um conjunto redutor de velocidade formado por quatro polias.
Dimensões em mmNesse conjunto, o primeiro estágio é composto pelas polias 1 (motriz) e 2 (movida), que possuem diâmetros de 80mm e 160 mm, respectivamente. O segundo estágio é composto pelas polias 3 (motriz) e 4 (movida). A polia 3 possui diâmetro de 40 mm.Sabendo que o eixo motor desenvolve 4.000 rpm e que a velocidade final do conjunto é de 400 rpm, o diâmetro da polia 4 vale
Dimensões em mmNesse conjunto, o primeiro estágio é composto pelas polias 1 (motriz) e 2 (movida), que possuem diâmetros de 80mm e 160 mm, respectivamente. O segundo estágio é composto pelas polias 3 (motriz) e 4 (movida). A polia 3 possui diâmetro de 40 mm.Sabendo que o eixo motor desenvolve 4.000 rpm e que a velocidade final do conjunto é de 400 rpm, o diâmetro da polia 4 vale- A50 mm.
- B100 mm.
- C200 mm.
- D300 mm.
- E400 mm.
