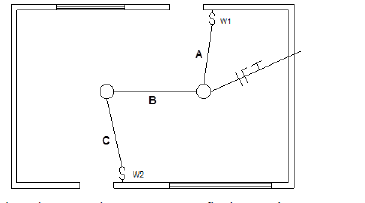

A figura a seguir apresenta uma planta baixa da sala de uma casa.
Considerando que os dois interruptores são do tipo three-way e que as luminárias são comandadas simultaneamente, assinale a opção que indica os condutores que devem passar, respectivamente, pelos trechos A, B e C.
Considerando que os dois interruptores são do tipo three-way e que as luminárias são comandadas simultaneamente, assinale a opção que indica os condutores que devem passar, respectivamente, pelos trechos A, B e C.- AFase-retorno-retorno; fase-terra-neutro-retorno-retorno e retorno-retorno-retorno.
- BFase-retorno-neutro; neutro-terra-retorno-retorno-retorno e retorno-retorno-neutro.
- CFase-terra-neutro; neutro-terra-retorno-retorno-retorno e retorno-retorno-retorno.
- DFase-retorno-retorno; fase-terra-retorno-retorno-retorno e fase-retorno-retorno.
- EFase-retorno-retorno; neutro-terra-retorno-retorno-retorno e retorno-retorno-retorno.
