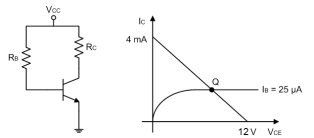

A figura a seguir mostra o circuito de polarização de transistor de junção bipolar com a sua respectiva reta de carga.
Sabendo que a tensão base-emissor do transistor é igual a 0,6 V, os valores dos resistores RB e RC para a polarização no ponto Q são, respectivamente,
Sabendo que a tensão base-emissor do transistor é igual a 0,6 V, os valores dos resistores RB e RC para a polarização no ponto Q são, respectivamente,- A480 kΩ e 3 kΩ
- B480 kΩ e 2,85 kΩ
- C456 kΩ e 3 kΩ
- D456 kΩ e 2,85 kΩ
- E504 kΩ e 3 kΩ
