Questão de Engenharia Elétrica — Circuitos CC — FGV 2017
Engenharia ElétricaCircuitos CC
- Código
- fg026964
- Banca
- FGV
- Órgão
- ALERJ
- Ano
- 2017
- Nível
- Superior
- Cargo
- Especialista Legislativo - Engenharia Elétrica

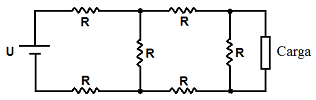

A figura abaixo apresenta um circuito composto por uma fonte CC com ddp igual a 30 V, seis resistores com valores iguais a R e uma carga elétrica resistiva de valor igual a 2R.
Sabendo-se que R é igual a 1Ω, a corrente elétrica que flui na carga é igual a:
Sabendo-se que R é igual a 1Ω, a corrente elétrica que flui na carga é igual a:- A0,5 A;
- B1,0 A;
- C1,5 A;
- D2,0 A;
- E2,5 A.
