Questão de Engenharia Elétrica — Circuitos CC — FGV 2017

Engenharia ElétricaCircuitos CC
Código
fg026965
Banca
FGV
Órgão
ALERJ
Ano
2017
Nível
Superior
Cargo
Especialista Legislativo - Engenharia Elétrica

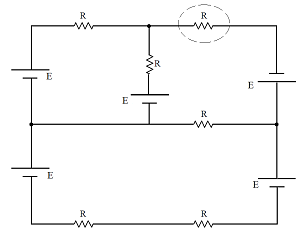

A figura abaixo apresenta um circuito composto por cinco fontes CC com valores iguais a E e seis resistores com valores iguais a R. A corrente elétrica que flui no resistor assinalado no circuito é igual a:Imagem associada para resolução da questão
  1. AE/R;
  2. B5E/6R;
  3. C7E/5R;
  4. D9E/10R;
  5. E12E/13R.
Revelar gabarito e comentário

GabaritoE — 12E/13R.

Link permanente: /questoes/fg026965
