Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FGV 2017
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- fg027122
- Banca
- FGV
- Órgão
- ALERJ
- Ano
- 2017
- Nível
- Superior
- Cargo
- Especialista Legislativo - Tecnologia da Informação

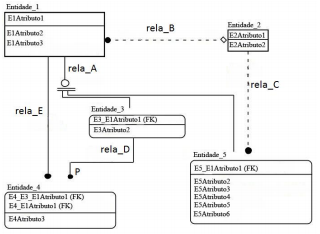

Observe a figura a seguir, que representa um Modelo de Entidades e Relacionamentos utilizando a notação IDEF1X (Integrated DEFinition for Information Modelling).
Com base na sintaxe da notação utilizada no modelo, é correto afirmar que:
Com base na sintaxe da notação utilizada no modelo, é correto afirmar que:- A"Entidade_1" é uma entidade dependente;
- B"rela_A" indica que o conjunto de entidades que representam um subtipo ou subclassificação da "Entidade_1" está incompleto;
- C"rela_C" é um relacionamento onde cada instância da entidade filho está relacionada a zero ou a uma instância da entidade pai;
- D"rela_D" indica que "Entidade_3" se relaciona com uma ou mais "Entidade_4";
- E"rela_B" é um relacionamento onde cada instância da entidade filho está relacionada a uma ou mais instâncias da entidade pai.
