Questão de Engenharia Civil — Saneamento Geral — FGV 2018

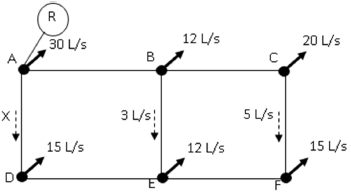

A figura mostra uma rede malhada de distribuição de água onde as linhas representam as canalizações e os pontos denotam nós de onde saem as demandas concentradas de água, mostradas nas setas contínuas. As setas tracejadas representam as vazões e o sentido do fluxo conduzido nas tubulações. O Círculo R mostra o reservatório de montante que alimenta a rede.A partir da análise da figura, é correto concluir que a vazão X, que escoa no trecho AD, é de

1. A34 L/s
2. B40 L/s
3. C80 L/s
4. D104 L/s
5. E122 L/s
