Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2018
Engenharia CivilHidráulica na Engenharia Civil
- Código
- fg031588
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Eletrotécnico

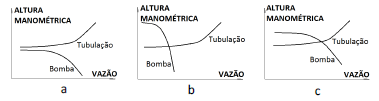

A figura a seguir apresenta três gráficos com as curvas da tubulação e da bomba de um sistema hidráulico, onde estão relacionadas a altura manométrica e a vazão.
A respeito desses gráficos, analise as afirmativas a seguir. I. A bomba do gráfico “a” está adequada à tubulação, permitindo trabalhar eficientemente para grandes vazões e grandes alturas manométricas. II. A bomba do gráfico “b” não está adequada à tubulação, pois não contempla a tubulação em sua totalidade. III. A bomba “c” está adequada à tubulação, permitindo trabalhar eficientemente para grandes vazões e pequenas alturas manométricas. Está correto o que se afirma em
A respeito desses gráficos, analise as afirmativas a seguir. I. A bomba do gráfico “a” está adequada à tubulação, permitindo trabalhar eficientemente para grandes vazões e grandes alturas manométricas. II. A bomba do gráfico “b” não está adequada à tubulação, pois não contempla a tubulação em sua totalidade. III. A bomba “c” está adequada à tubulação, permitindo trabalhar eficientemente para grandes vazões e pequenas alturas manométricas. Está correto o que se afirma em- AI, somente.
- BII, somente.
- CIII, somente.
- DI e II, somente.
- EII e III, somente.
