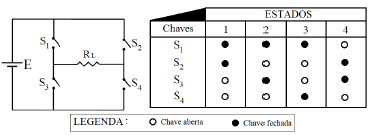

A figura a seguir apresenta um esquema elétrico, composto por uma fonte de tensão, um resistor e quatro chaves, e uma tabela com os possíveis estados das chaves. Este esquema permite converter uma tensão contínua em alternada na carga RL.
Para que haja essa conversão, os estados das chaves que devem ser repetidos continuamente são
Para que haja essa conversão, os estados das chaves que devem ser repetidos continuamente são- A1 e 2.
- B2 e 4.
- C2 e 3.
- D3 e 4.
- E3 e 1.
