Questão de Engenharia Elétrica — Circuitos CC — FGV 2018
Engenharia ElétricaCircuitos CC
- Código
- fg031632
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Eletrônico
Um carro elétrico tem o seu sistema motor representado no diagrama a seguir.

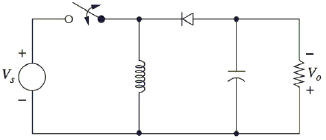

Este sistema opera dentro das seguintes condições:• A bateria opera com tensão de no mínimo 90V;• O inversor trabalha com uma tensão de entrada mínima de 150V;• O conversor utilizado possui a seguinte topologia.
Adaptado de “Eletrônica de Potência: Análise e projetos de circuitos”, Daniel W. Hart, Mc-Graw Hill, 2012.O menor ciclo de trabalho em que o conversor deve operar, para que o motor funcione adequadamente, é
Este sistema opera dentro das seguintes condições:• A bateria opera com tensão de no mínimo 90V;• O inversor trabalha com uma tensão de entrada mínima de 150V;• O conversor utilizado possui a seguinte topologia.Adaptado de “Eletrônica de Potência: Análise e projetos de circuitos”, Daniel W. Hart, Mc-Graw Hill, 2012.O menor ciclo de trabalho em que o conversor deve operar, para que o motor funcione adequadamente, é- A0,333.
- B0,400.
- C0,600.
- D0,625.
- E0,875.
