Questão de Engenharia Elétrica — Materiais Elétricos — FGV 2018

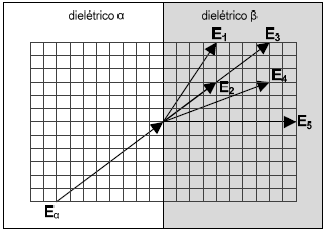

Considere o diagrama a seguir representativo do comportamento do campo elétrico na fronteira entre dois dielétricos, denominados dielétrico α e dielétrico β, os quais estão submetidos às seguintes condições de contorno:• Os dielétricos são lineares, isotrópicos e sem carga superficial;• O campo elétrico no dielétrico α é conhecido, dado pelo vetor Eα;• Os dielétricos α e β possuem permissividades elétrica εα e εβ, respectivamente, com εβ=2εα;• Os vetores de campo elétrico estão representados em escala.Para essas condições, o campo elétrico no dielétrico β é igual ao vetor

1. AE₁
2. BE₂
3. CE₃
4. DE₄
5. EE₅
