Questão de Engenharia Elétrica — Materiais Elétricos — FGV 2018
Engenharia ElétricaMateriais Elétricos
- Código
- fg031637
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Eletrônico

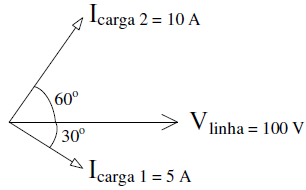

O diagrama fasorial mostrado acima mostra a tensão e correntes em um circuito composto por uma fonte de tensão senoidal que alimenta duas cargas, ligadas em paralelo, denominadas Carga 1 e Carga 2. Onde, Icarga ₁ e Icarga ₂ são as correntes que circulam nas Carga 1 e Carga 2, respectivamente.Da análise do diagrama fasorial, pode-se concluir que- Aa Carga 1 é capacitiva.
- Ba Carga 2 é indutiva.
- Ca impedância equivalente vista pela fonte é indutiva.
- Da impedância equivalente vista pela fonte é capacitiva.
- Ea impedância equivalente vista pela fonte é puramente resistiva.
