Questão de Arquitetura — Implantação e Situação — FGV 2018
ArquiteturaImplantação e Situação
- Código
- fg031694
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Médio
- Cargo
- Assistente de Saneamento e Gestão - Técnico Operacional (Habilitação em Desenho Técnico)

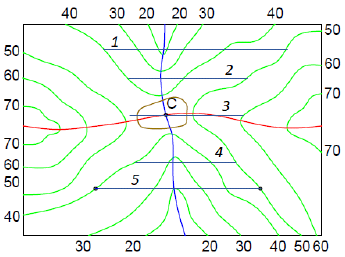

A figura a seguir apresenta curvas de nível obtidas no levantamento planialtimétrico de um terreno e cinco eixos, numerados de 1 a 5, posicionados sobre elas.

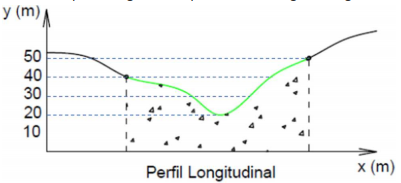

Tomando por base essa planta e um dos eixos, um desenhista elaborou o perfil longitudinal apresentado na figura a seguir.
Esse perfil foi construído tomando por base o eixo
Tomando por base essa planta e um dos eixos, um desenhista elaborou o perfil longitudinal apresentado na figura a seguir.Esse perfil foi construído tomando por base o eixo- A1
- B2.
- C3.
- D4.
- E5.
