Questão de Mecânica — Desenho Técnico Mecânico — FGV 2018
MecânicaDesenho Técnico Mecânico
- Código
- fg031703
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Médio
- Cargo
- Assistente de Saneamento e Gestão - Técnico Operacional (Habilitação em Desenho Técnico)

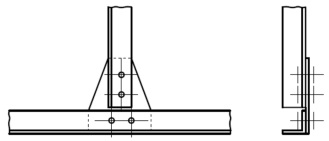

A figura a seguir apresenta as vistas frontal e lateral de parte de uma estrutura metálica.
As ligações entre os componentes da peça serão feitas por meio de parafusos nas posições dos furos previstos na estrutura.Esses furos são do tipo
As ligações entre os componentes da peça serão feitas por meio de parafusos nas posições dos furos previstos na estrutura.Esses furos são do tipo- Aescareados no lado próximo (em vista) e as peças serão furadas e montadas na fábrica.
- Bescareados no lado oposto ao indicado e as peças serão furadas e montadas na fábrica.
- Cescareados no lado próximo (em vista) e as peças serão furadas e montadas no canteiro.
- Dnão escareado e as peças serão furadas e montadas no canteiro.
- Enão escareado e as peças serão furadas e montadas na fábrica.
