Questão de Engenharia Cartográfica — Posicionamento Planimétrico e Altimétrico — FGV 2018
Engenharia CartográficaPosicionamento Planimétrico e Altimétrico
- Código
- fg031750
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Médio
- Cargo
- Assistente de Saneamento e Gestão - Técnico Operacional (Habilitação em Topografia)

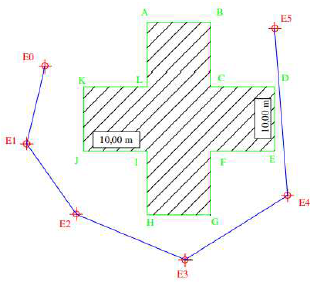

Observe a figura a seguir, que mostra o desenho de um lote com vértices de A a L, e uma poligonal aberta utilizada para locação, com vértices de E0 até E5.
A caderneta de locação mostra as coordenadas dos pontos (vértices) da poligonal, porém sem a sua identificação.
Mesmo sem ter um ponto de referência com coordenadas conhecidas, assinale a opção que indica os vértices relacionados a cada linha da tabela, da primeira até a última.
A caderneta de locação mostra as coordenadas dos pontos (vértices) da poligonal, porém sem a sua identificação. Mesmo sem ter um ponto de referência com coordenadas conhecidas, assinale a opção que indica os vértices relacionados a cada linha da tabela, da primeira até a última.- AE4, E1, E2, E3, E0 e E5.
- BE1, E2, E5, E3, E0 e E4.
- CE2, E4, E0, E3, E5 e E1.
- DE3, E5, E1, E2, E0 e E4.
- EE0, E3, E4, E1, E5 e E2.
