Questão de Engenharia Civil — Topografia — FGV 2018
Engenharia CivilTopografia
- Código
- fg031763
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Nível
- Médio
- Cargo
- Assistente de Saneamento e Gestão - Técnico Operacional (Habilitação em Topografia)

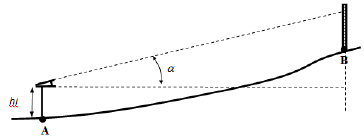

A figura a seguir mostra o esquema de medição de distâncias, utilizando levantamento trigonométrico.
Suponha que as cotas CA e CB dos pontos A e B são conhecidas, além da altura hi do instrumento, a leitura central L na mira e o ângulo de visada α. Neste caso, a distância horizontal entre os pontos A e B é dada pela seguinte expressão:
Suponha que as cotas CA e CB dos pontos A e B são conhecidas, além da altura hi do instrumento, a leitura central L na mira e o ângulo de visada α. Neste caso, a distância horizontal entre os pontos A e B é dada pela seguinte expressão:- A(CB - CA - hi + L) / tg(α)
- B(CB - CA + hi + L) . tg(α)
- C(CB - CA - hi + L) . sen(α)
- D(CB - CA + hi - L) . cos(α)
- E(CB - CA + hi - L) / sen(α)
