Questão de Engenharia Civil — Estruturas — FGV 2018
Engenharia CivilEstruturas
- Código
- fg032484
- Banca
- FGV
- Órgão
- Câmara de Salvador - BA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Especialista - Engenheiro Civil

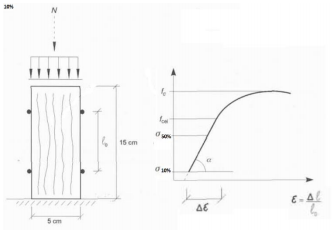

A figura abaixo apresenta o diagrama tensão-deformação do ensaio de compressão paralela às fibras da madeira.
Sabendo-se que o corpo de prova possui as dimensões de 5 cm X 5 cm X 15 cm, que a resistência à compressão simples é de 60 Mpa, que a resistência à compressão elástica é de 41 Mpa e que a deformação ∆Ɛ mostrada no diagrama é de 0,0013, o valor do módulo de deformação longitudinal ou de elasticidade é:
Sabendo-se que o corpo de prova possui as dimensões de 5 cm X 5 cm X 15 cm, que a resistência à compressão simples é de 60 Mpa, que a resistência à compressão elástica é de 41 Mpa e que a deformação ∆Ɛ mostrada no diagrama é de 0,0013, o valor do módulo de deformação longitudinal ou de elasticidade é:- A8,65 GPa;
- B14,61 GPa;
- C18,46 GPa;
- D22,15 GPa;
- E23,28 GPa.
