Questão de Engenharia Civil — Estradas e Transporte — FGV 2018
Engenharia CivilEstradas e Transporte
- Código
- fg033043
- Banca
- FGV
- Órgão
- MPE-AL
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Civil

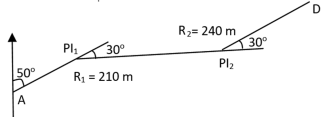

O projeto geométrico de uma via tem, por objetivo, o estudo e a consequente definição das características técnicas, tais como raios de curvaturas, rampas, plataforma, etc.Observe o trecho da uma estrada desenvolvida no plano, onde PI são os pontos de interseção e, R, os raios de curvatura das curvas circulares simples.
A distância API₁ é igual a 340,40 m; a PI₁PI₂ mede 550 m e, a PI₂D, 400,60 m.Dados: tg(15º) = 0,24; tg(30º) = 0,51; cos(15º) = 0,97; e cos(30º) = 0,89.O comprimento da via entre os pontos A e D é de
A distância API₁ é igual a 340,40 m; a PI₁PI₂ mede 550 m e, a PI₂D, 400,60 m.Dados: tg(15º) = 0,24; tg(30º) = 0,51; cos(15º) = 0,97; e cos(30º) = 0,89.O comprimento da via entre os pontos A e D é de- A1174,60 m
- B1210,40 m
- C1242,50 m
- D1276,60 m
- E1310,50 m
