Questão de Engenharia Civil — Planejamento e Gerenciamento de Obras — FGV 2019
Engenharia CivilPlanejamento e Gerenciamento de Obras
- Código
- fg035630
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2019
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Civil

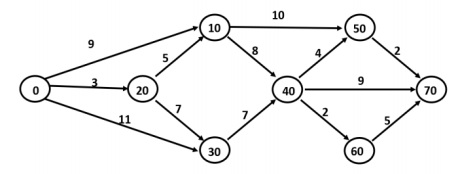

No controle da execução física de obras de engenharia, é muito comum o uso de redes PERT-COM. A figura 4 abaixo mostra um exemplo dessas redes, onde as atividades, representadas por setas, possuem duração em dias corridos expressa pelo número acima da seta. Os círculos mostram as incidências de início e término das atividades e o projeto se inicia em 0 e termina em 70.
O caminho crítico da rede é:
O caminho crítico da rede é:- A0 - 20 - 10 - 40 - 60 - 70;
- B0 - 20 - 10 - 40 - 50 - 70;
- C0 - 20 - 30 - 40 - 70;
- D0 - 30 - 40 - 60 - 70;
- E0 - 30 - 40 – 70.
