Questão de Engenharia Civil — Desenho na Engenharia Civil — FGV 2019
Engenharia CivilDesenho na Engenharia Civil
- Código
- fg035636
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2019
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Civil

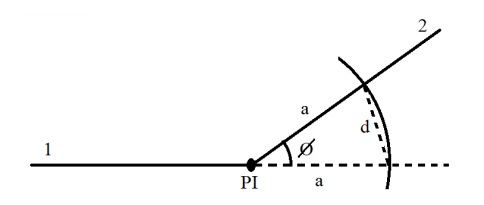

No projeto geométrico da curva horizontal circular de uma estrada, com raio 1.000,00 m, partindo-se dos alinhamentos 1 e 2, utilizou-se o processo “Do Seno”. A partir do ponto de interseção PI, com um compasso com a abertura “a” igual a 0,12 m, obteve-se a medida da corda “d” igual a 0,12 m.
Se o raio escolhido para a curva é de 1.000,00 m, o valor das tangentes externas é:Dado: raiz de 2 = 1,414 e raiz de 3 = 1,732.
Se o raio escolhido para a curva é de 1.000,00 m, o valor das tangentes externas é:Dado: raiz de 2 = 1,414 e raiz de 3 = 1,732.- A207,50 m;
- B414,00 m;
- C577,35 m;
- D707,11 m;
- E732,00 m.
