Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2019

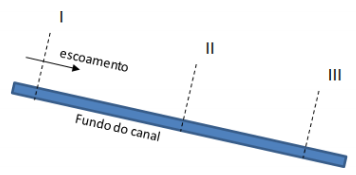

Um canal retangular de 3 m de largura transporta uma vazão de 14 m³ /s. Na seção I, a altura da lâmina d’água uniforme é de 0,60 m e a altura crítica é de 1,30 m. Na seção II, o canal sofre uma redução pontual que produz um ressalto a montante de II e, a jusante de I. Nessa seção II, a altura da lâmina d’água crítica é de 1,75 m. O canal é suficientemente longo para que na seção III o escoamento volte a ser uniforme. A vazão, a rugosidade e a declividade de fundo são constantes ao longo do canal.No que diz respeito ao número de Froude, o escoamento nas seções I e III é, respectivamente:

1. Asubcrítico e crítico;
2. Bfluvial e torrencial;
3. Cfluvial e subcrítico;
4. Dsupercrítico e subcrítico;
5. Esupercrítico e torrencial.
