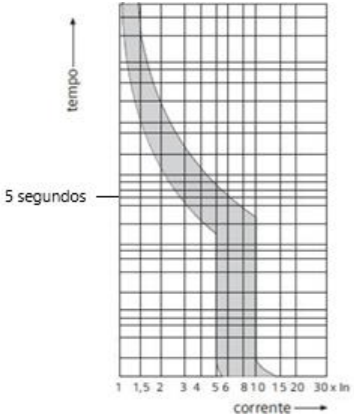

A figura abaixo apresenta a curva de um disjuntor de proteção de um circuito terminal em uma instalação elétrica com esquema de aterramento TN.
O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos.Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:
O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos.Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:- A5 A;
- B6 A;
- C40 A;
- D60 A;
- E120 A.
