Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FGV 2019
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fg035687
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2019
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Elétrica

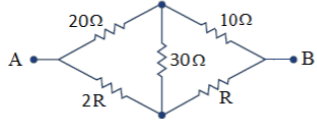

A figura abaixo apresenta um circuito composto por cinco resistores.
O circuito é alimentado por uma fonte CC de 100 V ligada aos terminais A e B. Sabendo-se que a potência solicitada pelo circuito é de 400 W, as potências, em watts, no resistor R e no resistor de 30 Ω são, respectivamente, iguais a:
O circuito é alimentado por uma fonte CC de 100 V ligada aos terminais A e B. Sabendo-se que a potência solicitada pelo circuito é de 400 W, as potências, em watts, no resistor R e no resistor de 30 Ω são, respectivamente, iguais a:- A222 e zero;
- B22,2 e zero;
- C500 e 300;
- D50 e 300;
- E50 e zero.
