Questão de Engenharia Elétrica — Circuitos CC — FGV 2019
Engenharia ElétricaCircuitos CC
- Código
- fg035690
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2019
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Elétrica

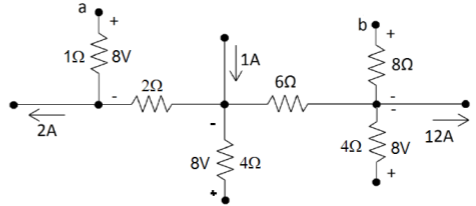

A figura abaixo apresenta um circuito elétrico composto por seis resistores.
Em alguns ramos são apresentados os valores das correntes elétricas e em alguns resistores, as respectivas diferenças de potencial.A diferença de potencial Vab desse circuito é igual a:
Em alguns ramos são apresentados os valores das correntes elétricas e em alguns resistores, as respectivas diferenças de potencial.A diferença de potencial Vab desse circuito é igual a:- A12 V;
- B20 V;
- C54 V;
- D66 V;
- E82 V.
