Questão de Engenharia Elétrica — Circuitos CC — FGV 2019
Engenharia ElétricaCircuitos CC
- Código
- fg035691
- Banca
- FGV
- Órgão
- DPE-RJ
- Ano
- 2019
- Nível
- Superior
- Cargo
- Técnico Superior Especializado - Engenharia Elétrica

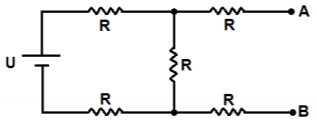

A figura abaixo apresenta um circuito composto de uma fonte e cinco resistores.
Sabe-se que a ddp da fonte é igual a U e que os resistores são todos iguais a R.O equivalente de Thévenin visto dos pontos A e B é composto por:
Sabe-se que a ddp da fonte é igual a U e que os resistores são todos iguais a R.O equivalente de Thévenin visto dos pontos A e B é composto por:- Auma fonte de tensão U e um resistor R;
- Buma fonte de tensão U/3 e um resistor 8R/3;
- Cuma fonte de tensão 3U/11 e um resistor 8R/3;
- Duma fonte de tensão 5U/9 e um resistor R;
- Euma fonte de tensão 7U/9 e um resistor 3R.
