Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FGV 2021
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fg043230
- Banca
- FGV
- Órgão
- IMBEL
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

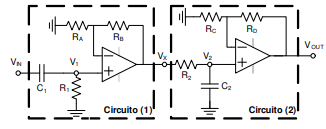

Analise a figura a seguir.
A respeito da figura, analise as afirmativas a seguir.I. O Circuito (1) é um circuito passa baixa e o Circuito (2) um passa alta.II. O amplificador operacional do Circuito (1) está na configuração de amplificador não-inversor, amplificando o sinal V1 em 1+RB/RA.III. O capacitor C2 é um circuito aberto para baixas frequências e um curto-circuito para altas frequências.Está correto o que se apresenta em
A respeito da figura, analise as afirmativas a seguir.I. O Circuito (1) é um circuito passa baixa e o Circuito (2) um passa alta.II. O amplificador operacional do Circuito (1) está na configuração de amplificador não-inversor, amplificando o sinal V1 em 1+RB/RA.III. O capacitor C2 é um circuito aberto para baixas frequências e um curto-circuito para altas frequências.Está correto o que se apresenta em- AI, somente.
- BII, somente.
- CIII, somente.
- DI e II, somente.
- EII e III, somente.
