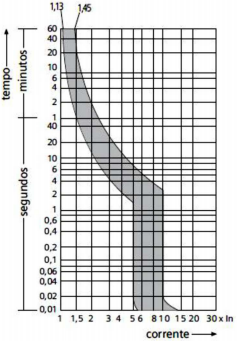

Uma instalação elétrica foi realizada com aterramento TN. O usuário dessa instalação foi submetido a um choque no chassi do equipamento. Na figura a seguir é apresentada a curva do disjuntor de proteção do circuito que entrou em contato com o chassi.Dado: disjuntor de 20 A
Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do equipamento, é de 160 A, o tempo de exposição ao choque usuário é, em segundos, igual a
Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do equipamento, é de 160 A, o tempo de exposição ao choque usuário é, em segundos, igual a- A1.
- B2.
- C3.
- D4.
- E5.
