Questão de Engenharia Elétrica — Circuitos CC — FGV 2021

Engenharia ElétricaCircuitos CC
Código
fg043258
Banca
FGV
Órgão
IMBEL
Ano
2021
Nível
Superior
Cargo
Engenheiro Elétrico

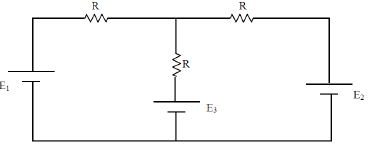

A figura a seguir apresenta um circuito composto por três resistores iguais a 20 Ω e três fontes contínuas E1, E2, e E3.
Imagem associada para resolução da questão
Sabendo-se que E1 = E2 = 20 V, para que a corrente elétrica no ramo central do circuito seja igual a zero, a tensão da fonte E3 deve ser, em volts, igual a
  1. A10.
  2. B20.
  3. C30.
  4. D35.
  5. E40.
Revelar gabarito e comentário

GabaritoB — 20.

Link permanente: /questoes/fg043258
