Questão de Engenharia Mecatrônica — Modelagem Estática e Dinâmica na Engenharia Mecatrônica — FGV 2021
Engenharia MecatrônicaModelagem Estática e Dinâmica na Engenharia Mecatrônica
- Código
- fg043285
- Banca
- FGV
- Órgão
- IMBEL
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Mecatrônico

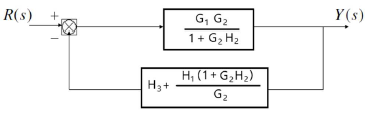

A figura a seguir apresenta um diagrama em blocos de um sistema.
A função de transferência desse sistema é apresentada em
A função de transferência desse sistema é apresentada em- AG1G2 / (1+ G2H2 + G1G2H3 +G1H1 +G1G2H1H2).
- BG1G2 / (G2H2 + G1G2H3 +G1H1 +G1G2H1H2).
- CG1G2 H3/ (1+ G2H2 + G1G2H3 +G1H1 +G1G2H1H2).
- DG1G2 H3/ (1+ G2H2 + G1G2H3 +G1H1 +G1G2H1H2). .
- EG1G2 / (1+ G2H2 + G1G2H3 +G1H1 +G1G2).
