Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — FGV 2021
Engenharia EletrônicaÁlgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica
- Código
- fg043289
- Banca
- FGV
- Órgão
- IMBEL
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Mecatrônico

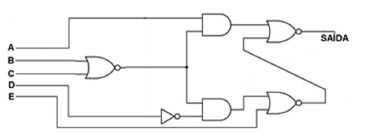

A figura a seguir apresenta um circuito digital com entradas A, B, C, D e E.
Para que a saída seja igual a 1, as entradas A, B, C, D e E devem ser
Para que a saída seja igual a 1, as entradas A, B, C, D e E devem ser- A1-1-1-0-0.
- B1-0-0-1-0.
- C1-0-0-0-1.
- D0-1-1-0-0.
- E0-1-1-0-1.
